首頁 · P&ID

首頁是操作員主要的工作介面。畫面上顯示 6 根 column 的即時 P&ID、每根 column 的壓力讀值、即時預測濃度值、當前批次狀態；右側預設顯示 Mini Charts 側邊面板。

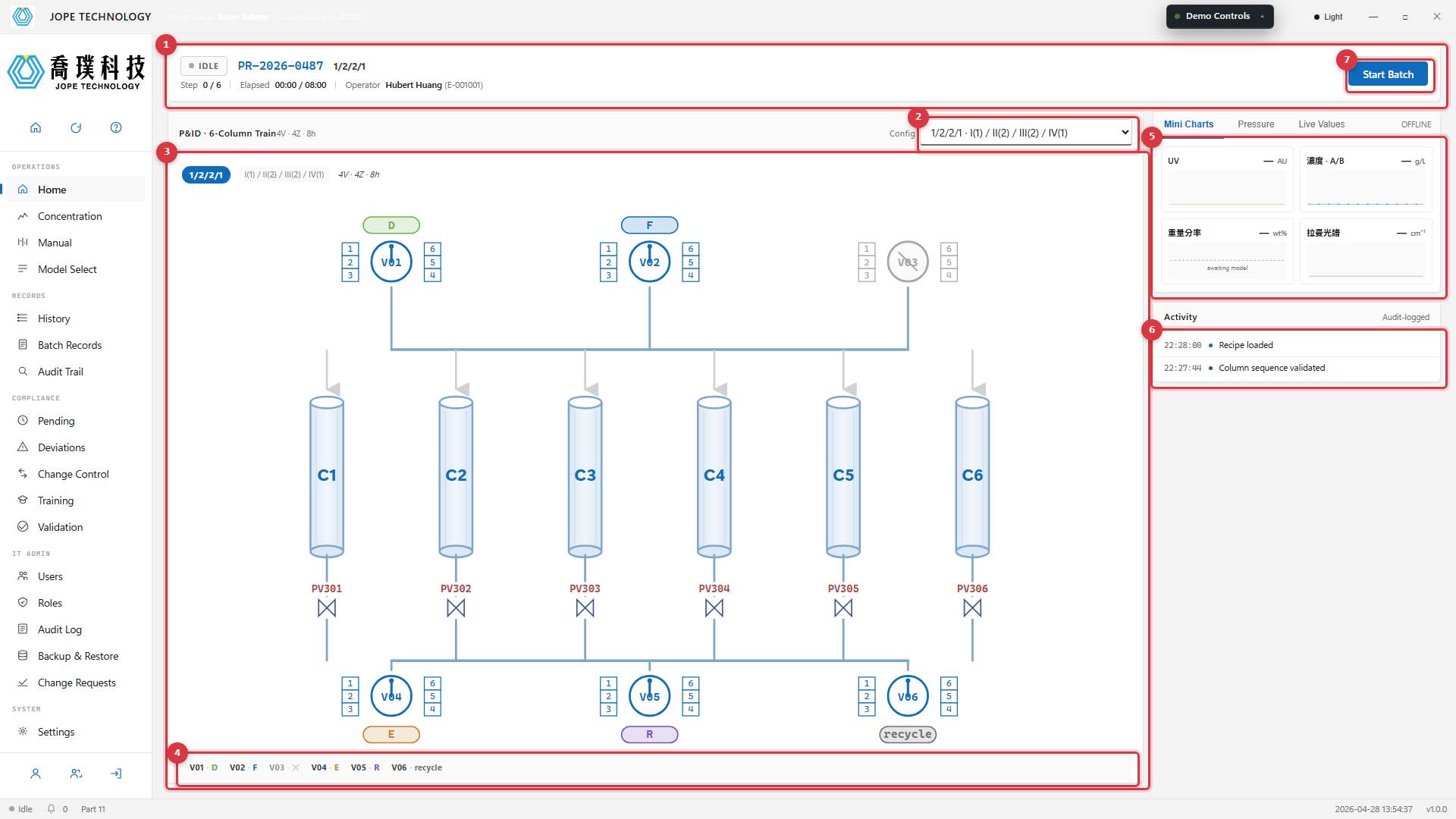

圖 3.1 · 首頁閒置狀態 · 顯示 IDLE 狀態燈號，所有閥門皆未進料，壓力圖在基線

1. 批次標題列 · 批次 ID · 當前組態 · Step 指示器 · 已執行時間
2. 組態下拉選單 · 7 種標準組態（運轉中不可切換）
3. P&ID · 3 個入口旋轉閥 · 6 根 column · 6 個氣動閥 · 3 個出口旋轉閥
4. 閥門功能圖例（V01 = D · V02 = F · V03 = ✕ 等等）
5. Mini Charts · UV / 濃度 / 重量分率 / 拉曼光譜 4 張小圖
6. 活動紀錄 · 最近寫入 audit 的事件
7. Start Batch 按鈕 · 開啟電子簽章對話框

啟動批次

點擊 Start Batch 開啟電子簽章對話框。簽章完成後批次狀態切換為 RUNNING，P&ID 開始動畫（管線流動、閥門手臂旋轉到 step 1 位置），Historian 開始記錄所有感測器讀值與每一筆預測。

1. 點擊畫面右上角的 Start Batch
2. 跳出 Electronic Signature 對話框，確認批次 reference 與 recipe
3. 輸入密碼並選擇簽章意義（Approved · Reviewed · Authorship）
4. 點擊 Sign。對話框關閉、批次轉為 RUNNING，寫入一筆 audit 紀錄

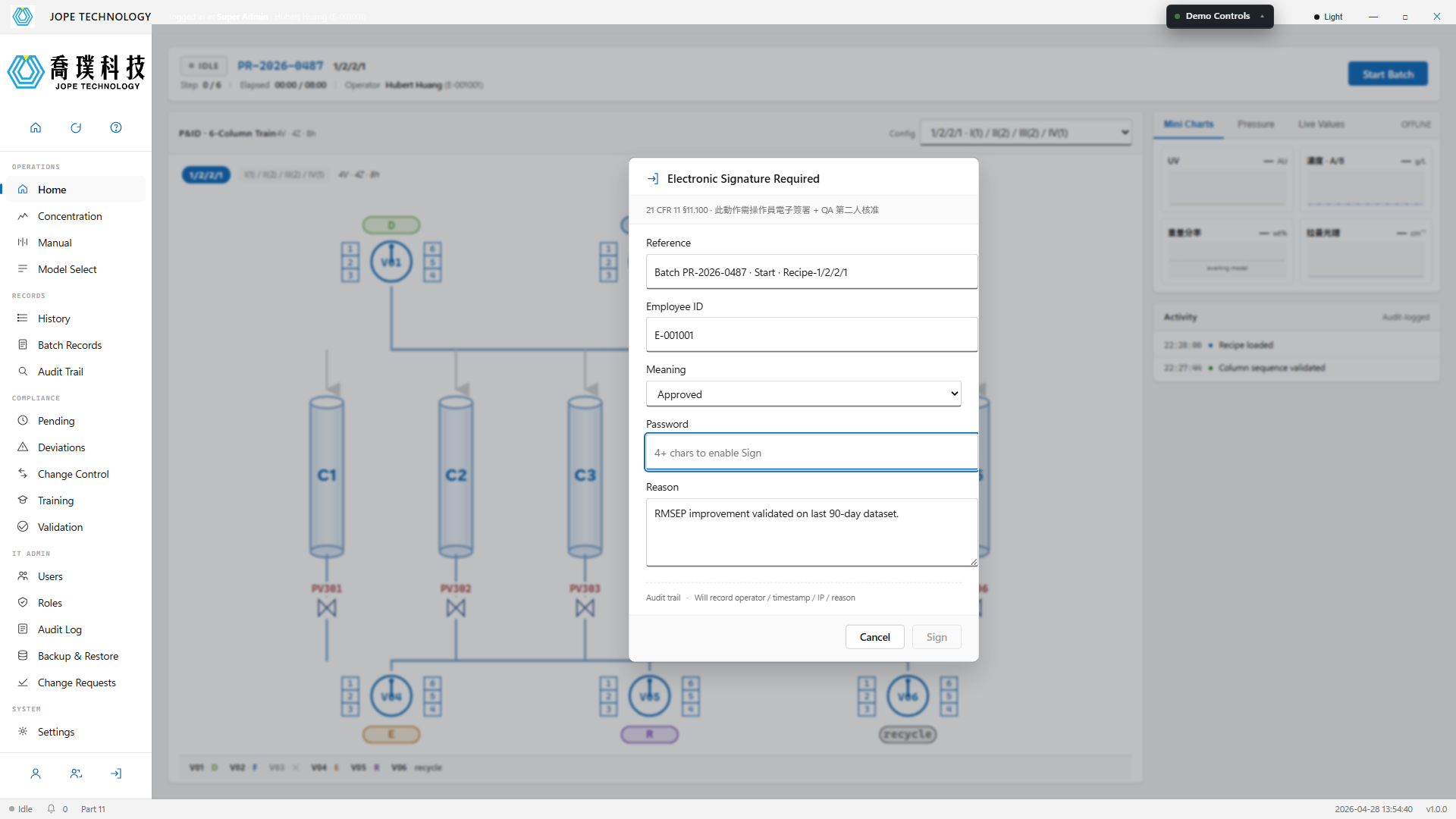

圖 3.2 · Electronic Signature 對話框 · 意義選擇 · 理由輸入 · 密碼欄位

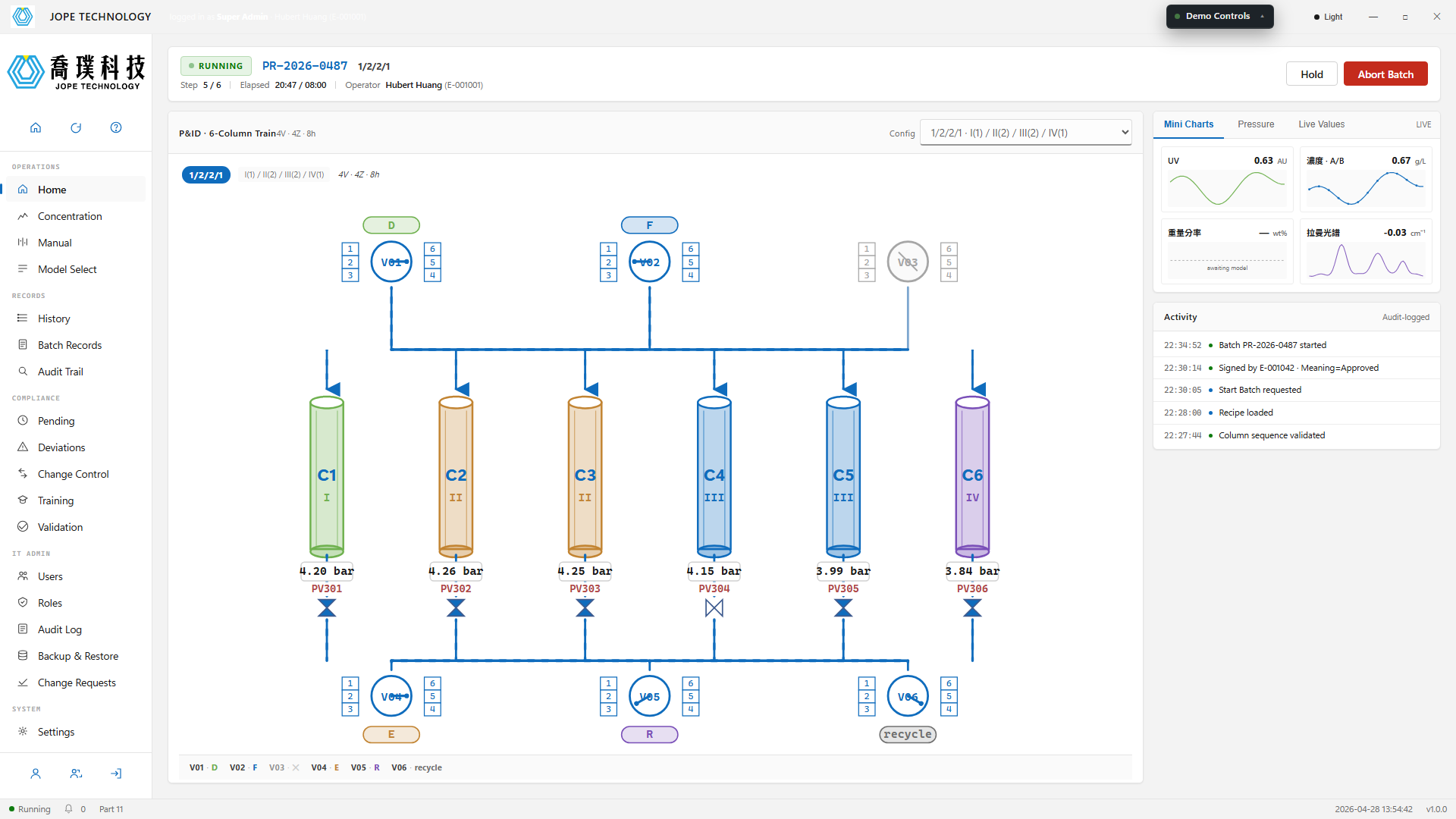

圖 3.3 · 首頁運轉狀態 · RUNNING 狀態燈號 · 管線動畫 · column 依 recipe 著色

處理警報

當任何感測器超過設定的閾值，發生警報的 column 會在 P&ID 上紅色脈衝閃爍，壓力圖會高亮對應的 column 線條，並跳出警報對話框。操作員必須 acknowledge 或 hold batch，兩種動作都會簽章並寫入 audit。

Acknowledge vs Hold Batch

Acknowledge 讓批次在監視下繼續運轉。 Hold Batch 立刻轉為 HELD，泵浦節流，閥門凍結在最後安全位置。

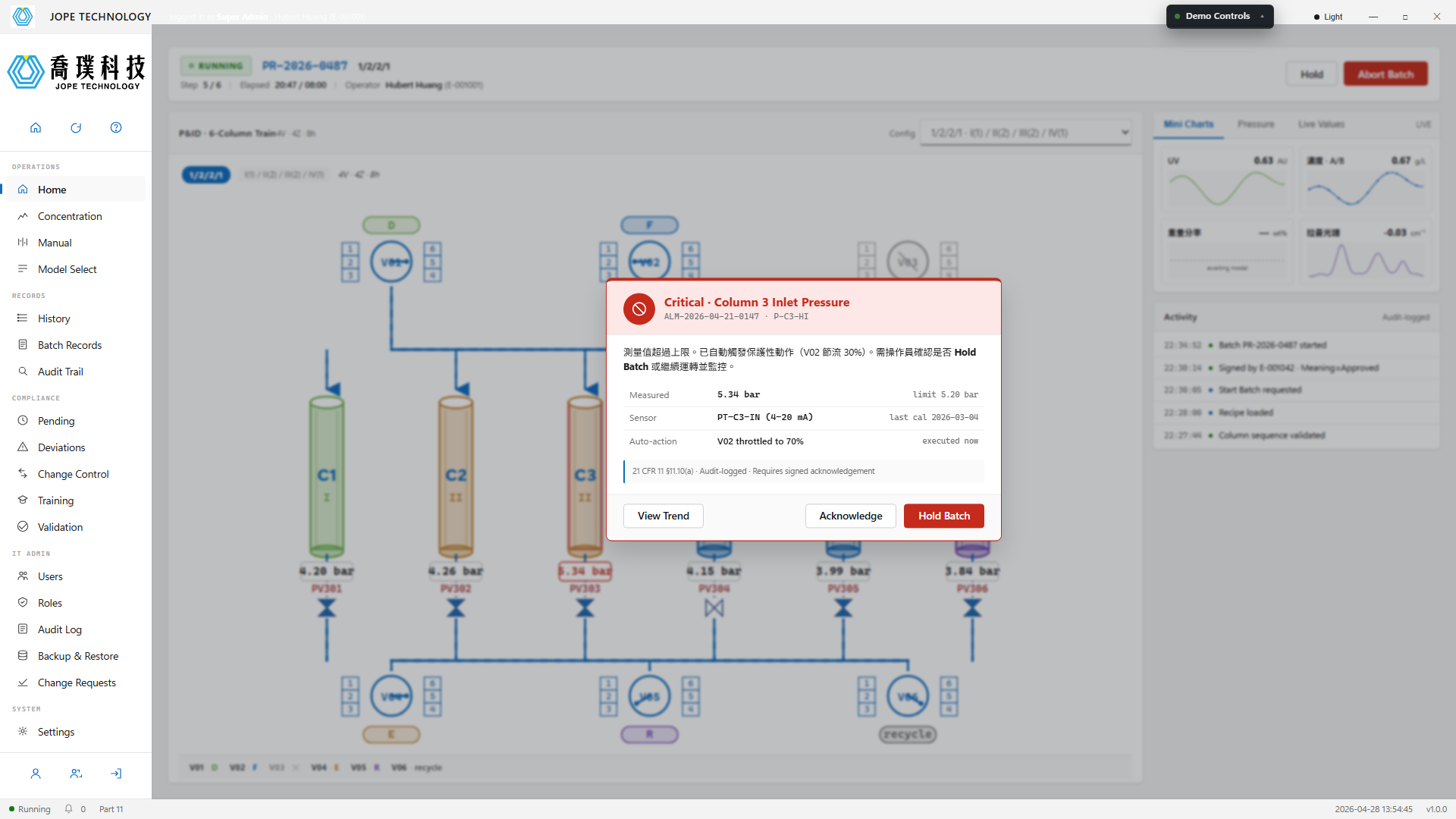

圖 3.4 · 警報對話框 · Column 3 入口壓力超過 5.20 bar 上限

切換組態

僅 IDLE 狀態下可切換組態。系統透過停用 RUNNING 與 HELD 狀態下的組態下拉選單強制執行此規則。每次組態變更都會產生一筆變更管制紀錄。

組態代碼	Zone 配置	啟用閥門數	週期
1/2/2/1	I(1) / II(2) / III(2) / IV(1)	4	8 h
2/2-2	I(2) / II(2) / III(2)	4	6 h
2/2/2	I(2) / II(2) / III(2)	4	5 h
1-1/2/2	I(1) / W(1) / II(2) / III(2)	6	8 h
2-1-3	S(2) / W(1) / F(3)	6	4 h
2-0-4	S(2) / F(4)	4	3 h
3-0-3	S(3) / F(3)	4	4 h

Mini Charts 側邊面板

首頁右側面板預設顯示 Mini Charts 分頁，把整個產線最關鍵的四個量同時呈現在小視窗內，操作員不必離開首頁就能掌握過程概況：

• UV · 紫外線檢測器讀值（AU）
• 濃度 · A/B · 由檢量模型輸出的即時濃度（g/L）
• 重量分率 · 由動態軟測量模型輸出的重量分率（wt%，目前為佔位，等待模型上線）
• 拉曼光譜 · 即時光譜輪廓（cm⁻¹），完整檢視請進濃度頁面的拉曼分頁

側邊面板還有兩個分頁可切換：Pressure 顯示 6 根 column 的壓力曲線；Live Values 顯示 EPA / DHA / DPA 即時值與下一次切換倒數。三個分頁互相獨立，操作員可依任務性質快速切換。
