濃度 · 拉曼 → 模型 → 預測

濃度畫面以 pipeline 順序呈現完整推論流程，分為三個 tab：拉曼（輸入） → 檢量模型 → 濃度預測（輸出）。Tab 列上的 Auto-refresh 切換開關可暫停更新，方便詳細檢視。

4.1 拉曼（輸入）​

顯示目前光譜儀量測到的拉曼 scan。每約 3 秒會進來一筆新 scan 自動替換當前顯示。點擊圖表可開啟放大 popout 檢視完整光譜範圍。

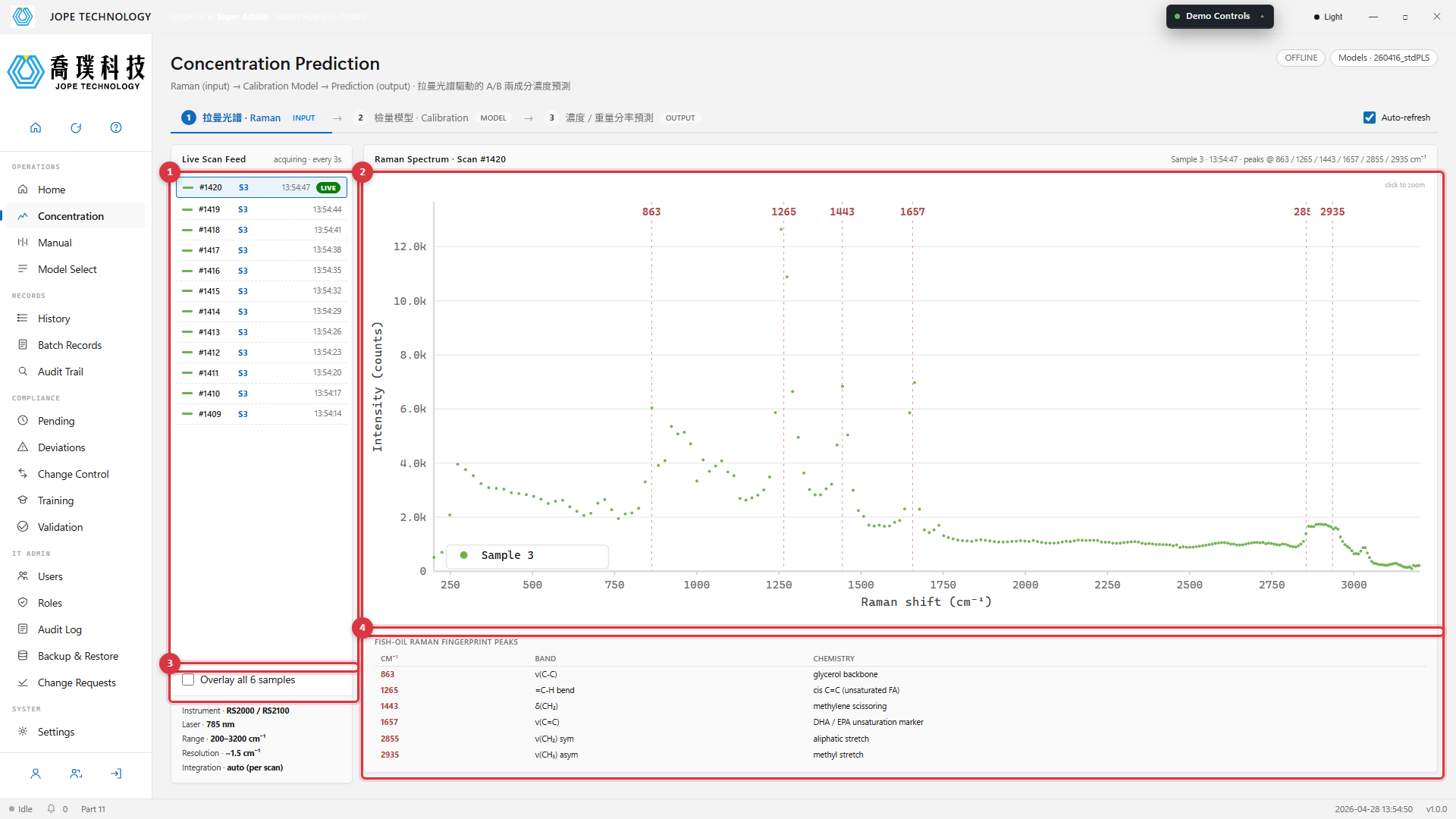

拉曼 tab

圖 4.1 · 拉曼 tab · 左側 Live Scan Feed · 右側當前光譜 · 標示 6 個魚油特徵峰

  1. Live Scan Feed · 最近 14 筆掃描，含 scan 編號、樣品、時間戳記
  2. 當前高亮列 = 顯示中的 scan
  3. 紅色垂直虛線標記魚油特徵峰（863 · 1265 · 1443 · 1657 · 2855 · 2935 cm⁻¹）
  4. 勾選可同時疊畫 6 個樣品做比對
  5. 圖表下方的峰值對照表記錄每個波段的化學意義

4.2 檢量模型​

顯示目前負責把拉曼光譜轉成濃度的 PLS-Ridge 檢量模型檔案。每份模型檔都記錄訓練日期、QA 驗證者、RMSEP 與 R²。在此頁僅能預覽，啟用請到 Model Select 頁面操作。

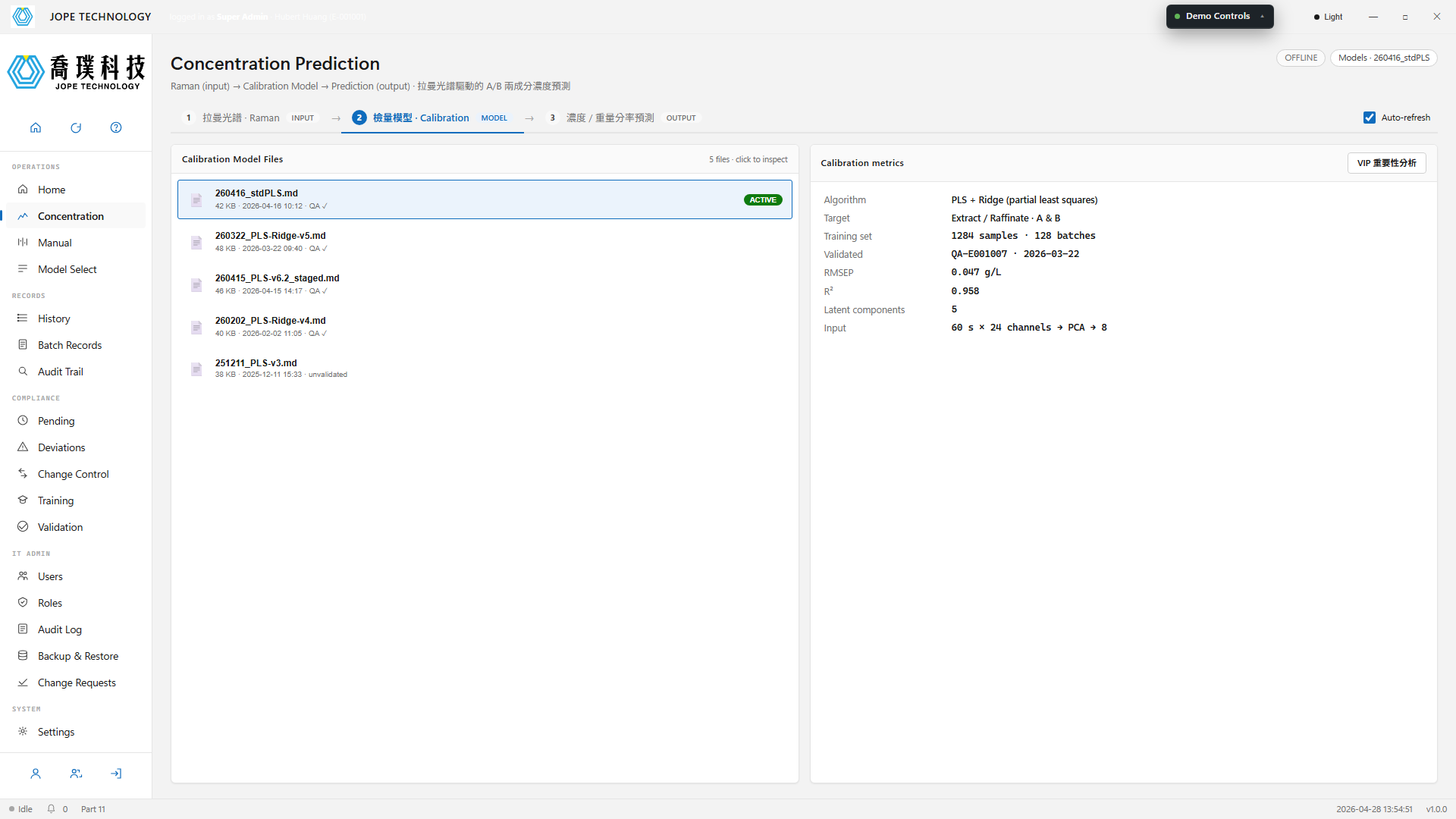

檢量模型 tab

圖 4.2 · 檢量模型 tab · 5 份模型檔含驗證指標與 QA 簽章日期

4.3 濃度預測（輸出）​

模型輸出隨時間變化的曲線。Extract 端口（目標 Pure Strong A）與 Raffinate 端口（目標 Pure Weak B）的 A / B 兩成分濃度以 g/L 為單位繪製。頂部 banner 明確標示來源：由目前啟用中的檢量模型從即時拉曼光譜預測而來，非 UV detector 讀值。

預測 tab 內有兩個子分頁：

  • 3.1 濃度預測 · 主視圖，顯示 A / B 即時濃度曲線
  • 3.2 重量分率預測 · 預留分頁，將由動態軟測量模型輸出 wt%（目前為佔位，畫面顯示「Coming soon」浮水印與斜紋背景）

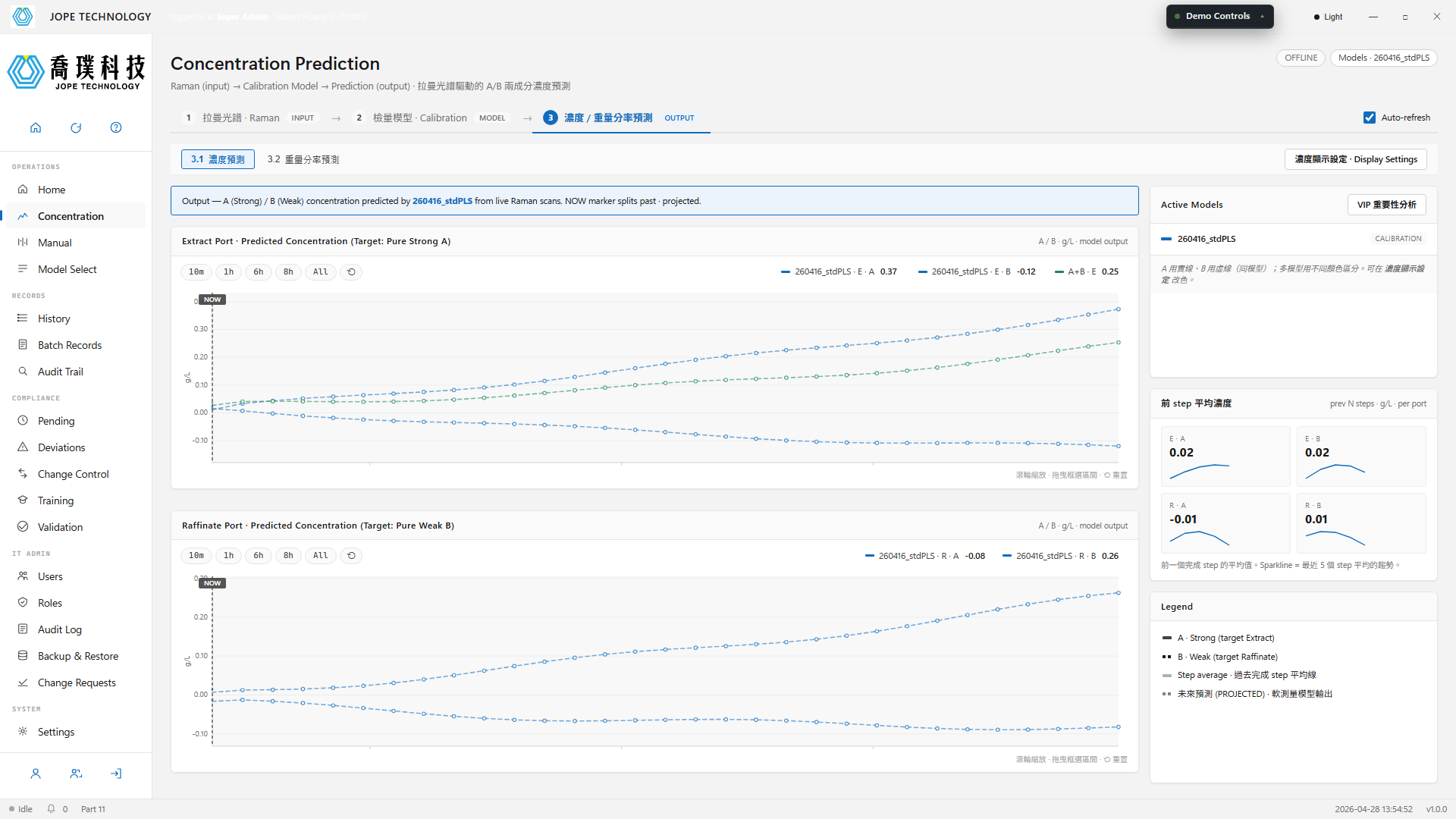

濃度預測 tab

圖 4.3 · 濃度預測 tab · 雙 port 曲線 · 8 小時歷史 + 30 分鐘投影 · 滑鼠滾輪縮放 / 拖曳框選

線條樣式約定​

  • 實線＝ A 成分（Strong）；虛線＝ B 成分（Weak）
  • 多個檢量模型同時啟用時，每個模型用不同顏色區分（顏色可在「顯示設定」對話框內覆寫）
  • 水平短線（線條色、半透明粗線）＝ 該 step 已完成期間的 step 平均濃度，方便比對連續 step 的穩定度
  • NOW 垂直虛線將圖表切分為「過去（檢量模型輸出）」與「未來（動態軟測量模型投影）」
  • NOW 之後的曲線改用較淡的虛線 + 空心點，表示為投影值；右側面板會顯示 PREVIEW · soft-sensor pending 提示 chip
未來投影非實際讀值

NOW 之後的曲線是動態軟測量模型對未來 30 分鐘的預測，僅供參考；實際操作仍以 NOW 之前由檢量模型即時計算出的濃度為準。

4.4 重量分率預測（佔位）​

切換到 3.2 重量分率預測 子分頁時，畫面會以斜紋背景 + 「Coming soon · awaiting dynamic soft-sensor model」浮水印呈現。等動態軟測量模型完成驗證後，此分頁會自動切換到實際曲線顯示，輸出單位為 wt%。版面與濃度預測一致，不需操作員重新熟悉。

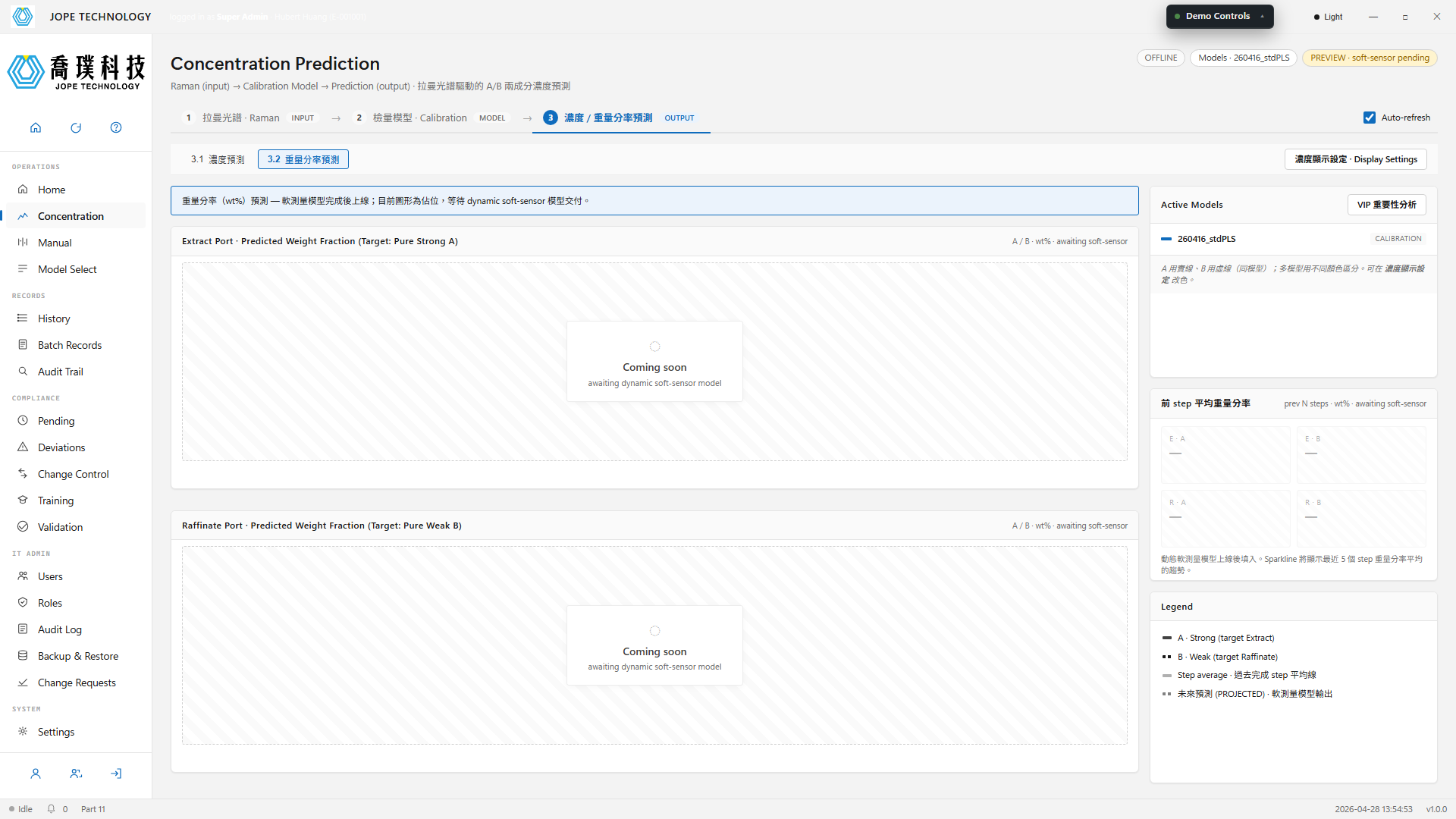

重量分率預測佔位

圖 4.4 · 3.2 重量分率預測 · 等待動態軟測量模型上線的佔位畫面

4.5 顯示設定 · Display Settings 對話框​

點選 濃度顯示設定 開啟對話框後，可同時控制三件事：要顯示哪些目標、要啟用哪些模型、要不要疊加自訂的加總線。

  1. 顯示目標 · 表格 2 × 2，分別為 Extract Port × A / B 與 Raffinate Port × A / B 的勾選核取方塊。取消勾選的項目會立刻從圖表移除。

  2. 已載入模型 · 列出所有可用的檢量模型（複選）。每個模型旁邊有一個小型顏色選擇器，預設使用系統自動配色，需要刻意區分時可以手動覆寫。停用該模型時顏色選擇器會自動變灰。

  3. 自訂顯示內容 · 表格三欄：

    • 顯示 · 勾選核取方塊 + Port（E / R）下拉選單，決定加總線要畫在哪一張圖上
    • 自訂名稱 · 自由輸入文字（例如 A+B 或 Total）
    • 加總項目 · 勾選要加總的成分（A、B 或兩者）

    目前提供 3 列空白可填，啟用後會以**點線（細虛線）**樣式繪在指定 port 的圖上。

  4. 底部按鈕：

    • 初始化：把所有設定還原為系統預設值
    • 應用：套用目前的草稿設定到圖表，但保持對話框開啟（方便連續調整）
    • 確定：套用並關閉對話框
    • 取消：放棄草稿，關閉對話框

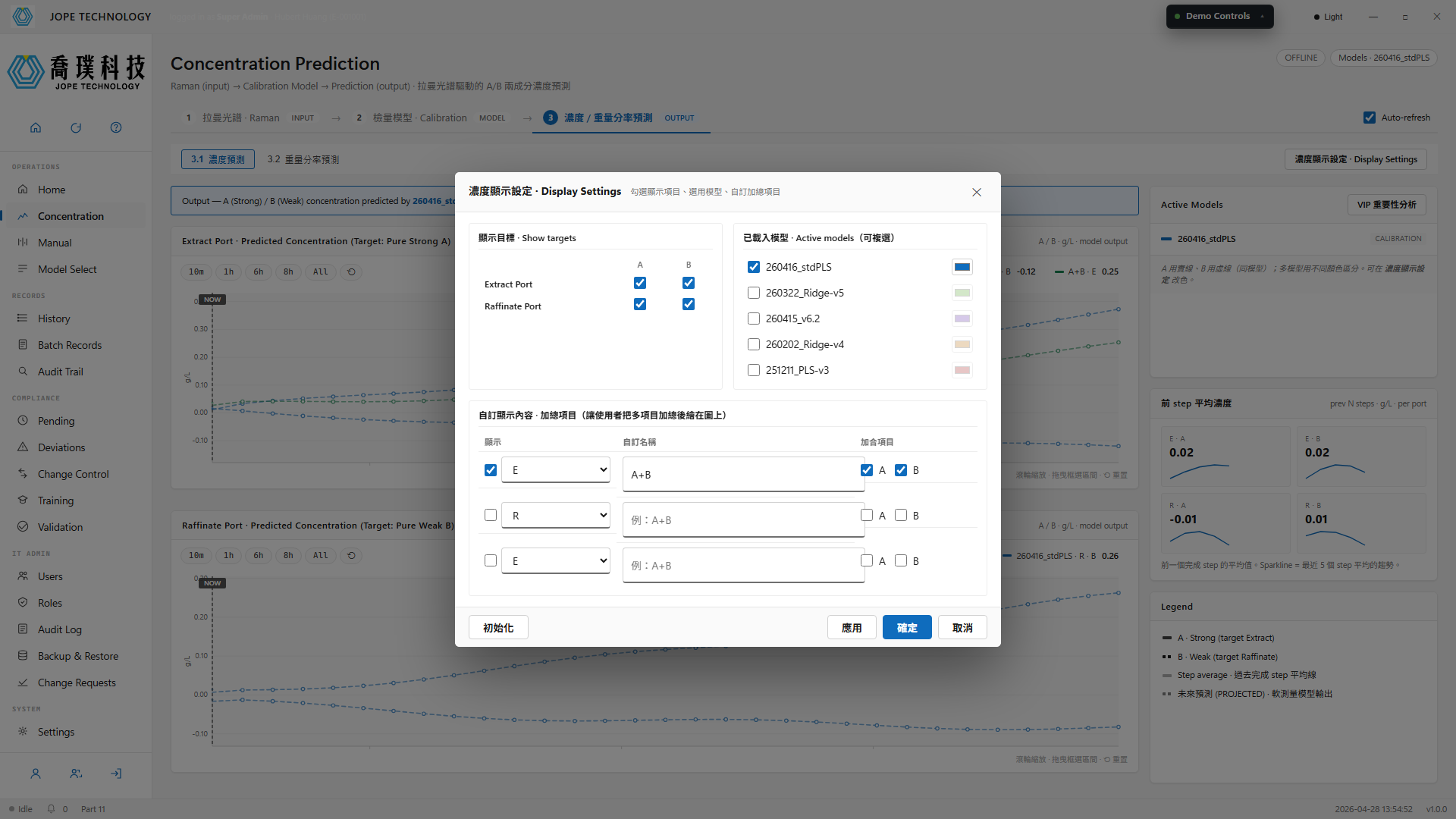

濃度顯示設定對話框

圖 4.5 · 濃度顯示設定對話框 · 顯示目標 / 已載入模型 + colorpicker / 自訂加總 / 4 顆底部按鈕

4.6 前 step 平均濃度（stat card）​

右側面板的 前 step 平均濃度 卡片，會把 SMB 上一個已完成 step 期間的預測濃度做平均後顯示，並附上最近 5 個 step 平均的小型趨勢線（sparkline）。操作員可藉此判斷連續 step 之間的濃度變化是否穩定收斂。

此卡片與圖表內的水平短線是同一筆資料的兩種呈現方式：圖表內的水平短線提供視覺上的逐 step 比對，卡片提供精確數值與最近趨勢。兩者皆受顯示目標設定影響（取消勾選的 port × 成分組合不會出現在卡片內）。

切換到 3.2 重量分率預測 子分頁時，stat card 會自動標記為等待狀態（值顯示 —、加上斜紋背景），動態軟測量模型上線後才會填入實際數值。

4.7 VIP 重要性分析 popup​

任何時候點擊檢量模型面板的 VIP 重要性分析，可檢視哪些波長對當前模型的預測貢獻最大。該 popup 以 non-modal 方式開啟，背景的濃度預測圖會持續更新。

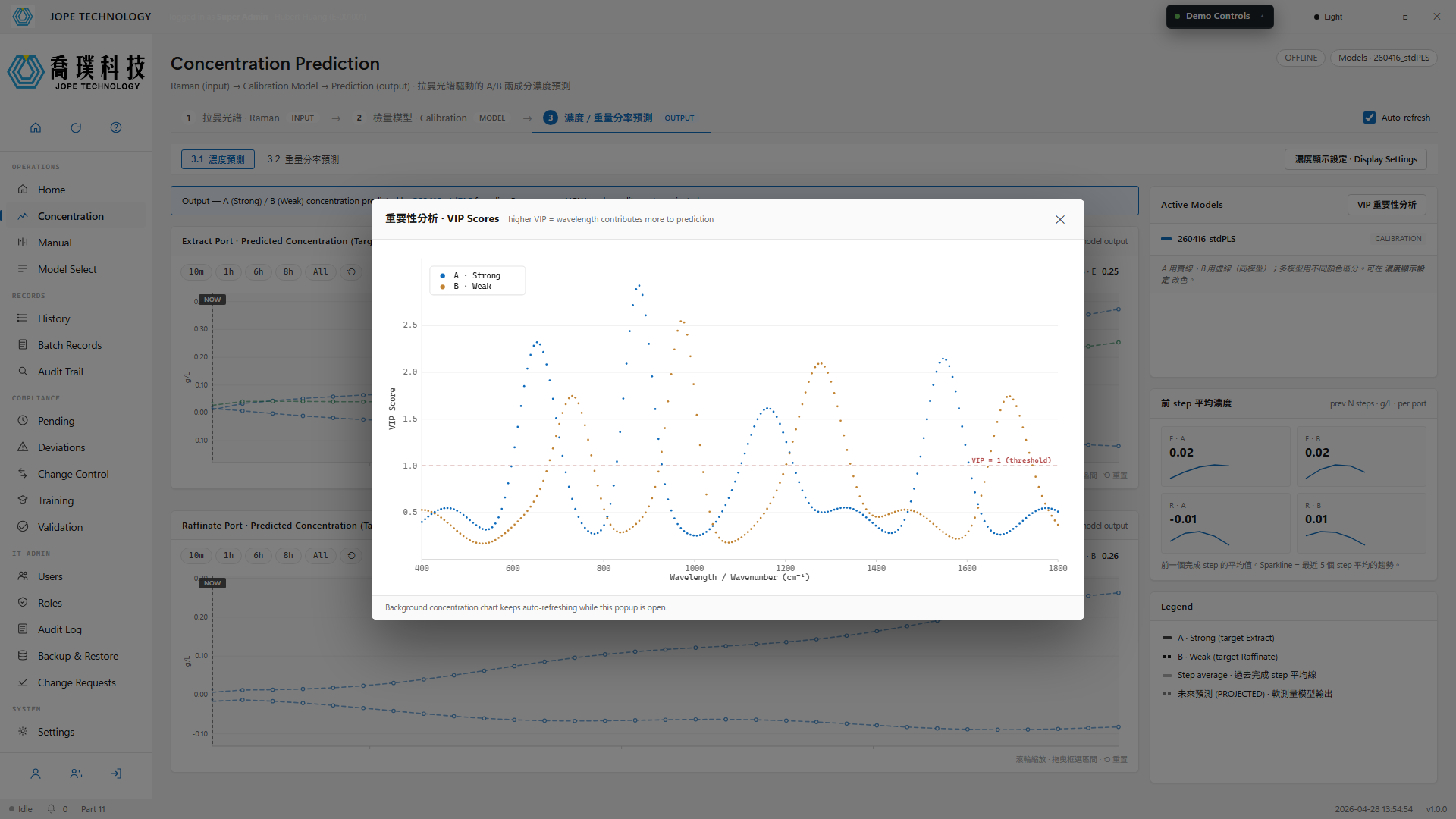

VIP 重要性 popup

圖 4.7 · VIP 重要性 popup · Strong A 與 Weak B 的 VIP 分數跨波長分布 · 門檻 VIP = 1
